嵌入式双系统开发平台
简介及特点

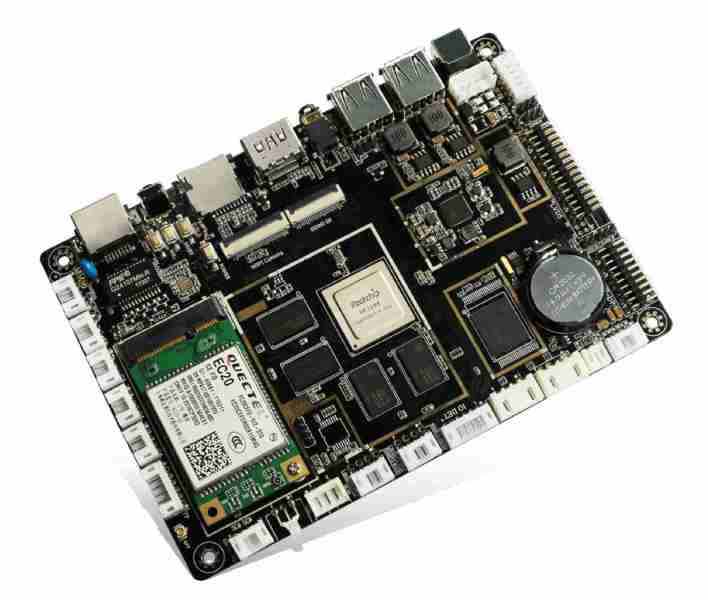

嵌入式双系统学习机是海天雄联合瑞芯微强势推出的一款嵌入式学习机，基于瑞芯微新一代超强性能RK3399双核Cortex-A72+四核Cortex-A53应用处理器，主频分别高达1.8 GHz和1.4GHz，主板集成了多媒体解码、液晶驱动、VGA、SATA、以太网、HDMI、WIFI、4G/3G、蓝牙、音频、摄像头、串口、USB、RTC等功能，支持诸多外设扩展。
嵌入式双系统学习机搭载了当前流行的Android7.1及Fedora Linux双操作系统，系统流畅、功能强大，尤其是Fedora更是国内首家推出的基于ARM的性能稳定的Linux桌面系统。同时提供了Android 和 Fedora的入门详细实验，适用于各类大专院校的计算机、嵌入式、电子等相关专业的教学，让零基础的学生快速地掌握嵌入式开发的基本技能。
■ 主板基于瑞芯微高性能RK3399双核Cortex-A72和四核Cortex-A53，主频分别高达1.8GHz和1.4GHz，集成Mali-T864 GPU;
■ 主板拥有强大的多媒体处理能力；
■ 内置SATA接口;
■ 板载千兆网口；
■ 内置MINI PCIE 3G/4G接口，带SIM卡槽；
■ 内置WIFI/BT4.0二合一模块；
■ 完美支持Android7.1和Fedora Linux双操作系统。
实验内容
1、Fedora 和 Android双系统的安装实验
2、Fedora 系统的认识和使用实验
3、Fedora 的Shell编程基础实验
4、Fedora 的GCC/G++入门实验
5、Fedora 的Makefile实验
6、Fedora 的文件 I/O 操作应用实验
7、Fedora 的多进程应用实验
8、Fedora 的网络编程实验
9、Fedora 的内核编译实验
10、Fedora 的LED驱动实验
11、Fedora 的串口通信实验
12、Android系统的认识和使用实验
13、Android系统的常用控件实验
14、Android 的Intent 和 Activity 实验
15、Android 的提示信息 Toast 与 Notification实验
16、Android 的Broadcast 广播事件实验
17、Android 的ListView 列表视图实验
18、Android 的SharedPreferences 首选项实验
19、Android 的SQLite 数据库实验
20、Android 的LED控制实验
21、Android 的串口通信实验
22、Android 的USB 摄像头显示实验
规格表
|
CPU |
瑞芯微RK399双核Cortex-A72和四核Cortex-A53，主频分别高达1.8GHz和1.4GHz |
|
GPU |
Mali-T864 GPU，支持OpenGL ES1.1/2.0/3.0/3.1, OpenVG1.1, OpenCL, DX11 |
|
内存 |
板载2GB DDR3L高速内存颗粒，可选4GB |
|
存储 |
板载16GByte eMMC（可选8GB/32GB/64GB） |
|
1*SATA2.0硬盘接口 (与内置2.5寸硬盘SATA二选一) |
|
|
1*SATA 2.5寸笔记本硬盘位,可直接安装硬盘 |
|
|
1个TF卡槽，支持2GB/4GB/8GB/16GB/32GB… |
|
|
解码分辨率 |
双VOP显示：分辨率最高可达3840x2160 |
|
视频格式 |
支持MP4、RMVB、WMV、AVI、FLV、MPEG、TS等 |
|
图片格式 |
支持JPEG、BMP、PNG、GIF等 |
|
显示接口 |
1* Display Port（与Type-C接口共用） 1* 双通道LVDS接口（30PIN插座） 1* 触摸屏信号（I2C，6PIN插座） 1* VGA接口（DB15插座） 1* HDMI OUT端子 |
|
网络 |
1*千兆网口，RJ45端子 1*MINI PCIe卡槽，支持3G/4G，带SIM卡槽 1*WIFI/BT二合一模块，支持WIFI 802.11b/g/n，支持BT4.0 |
|
音频 |
1* 耳机座（3.5mm，立体声，麦克风输入） 1* 喇叭接口（4PIN插座） 带功放电路，支持左右声道输出，内置4Ω/20W，8Ω/10W功放 |
|
Camera接口（主摄像头） |
1个MIPI Camera接口，可支持1300万像素模组（4 Lanes 30PIN插座） |
|
HDMI IN/副摄像头接口 |
1*HDMI IN接口（24PIN插座，可外扩小板支持HDMI IN或副摄像头） |
|

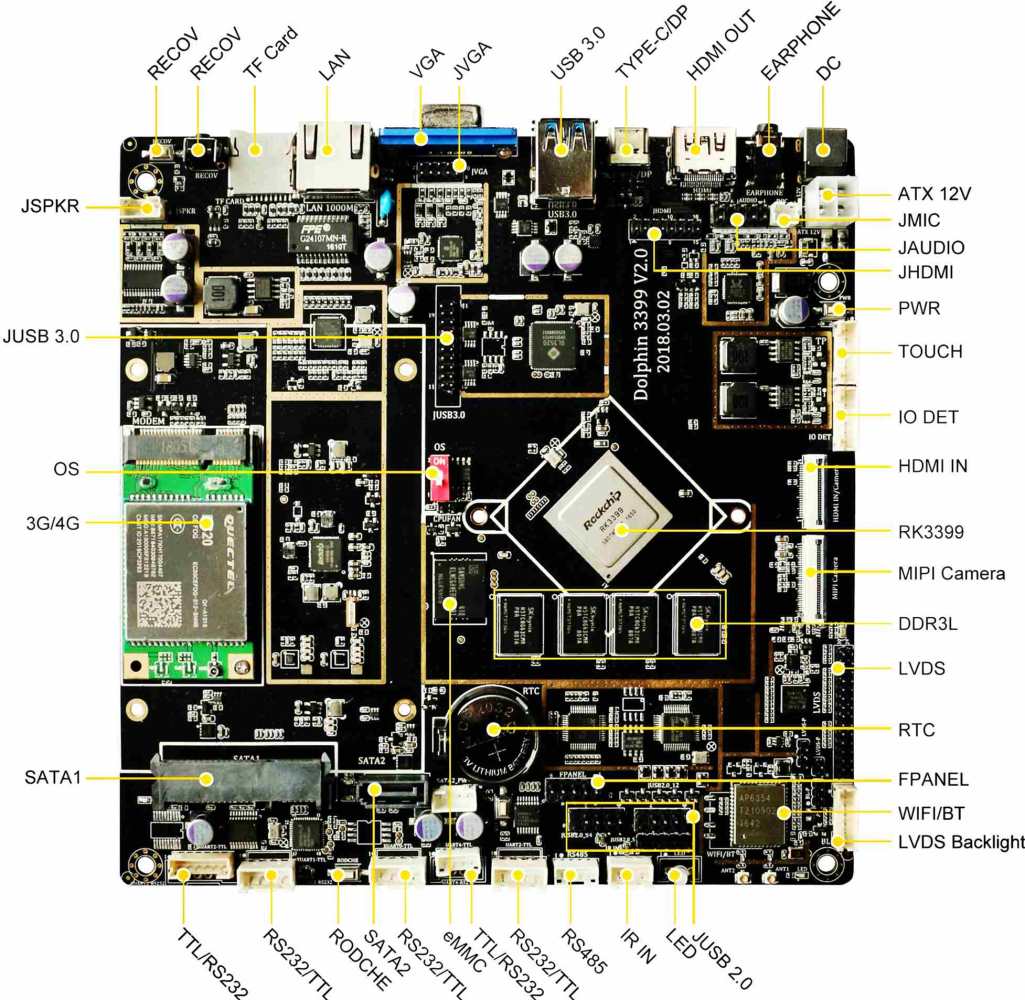

背板I/O接口 |
1* Type-C接口（与Display Port共用） 1* HDMI显示接口 1* VGA显示接口 2* USB3.0接口 1* RJ-45千兆网络接口 1* 3.5mm耳机接口（音频输入输出二合一） 1* TF卡槽 1* MaskROM 按键 1* 12V DC电源输入接口 |
|
内置I/O接口 |
1* 4PIN ATX电源接口（预留，可做12V输入输出电源接口） 2* USB 3.0接口（2*10PIN插针） 4* USB 2.0接口 （2*5PIN插针） 1* USB 2.0接口（1*5PIN插针） 1* LVDS接口（2*15PIN插针），支持双通道24BIT LCD显示 1* LVDS背光供电控制接口（6PIN插座） 1* JHDMI接口 (2*8PIN插针，与背板I/O接口的HDMI同信号) 1* JVGA接口 （2*5PIN插针，与背板I/O接口的VGA同信号） 2* RS232/TTL（4PIN插座） 1* RS232/TTL （6PIN插座，硬件流控制） 2* RS232/TTL（UART4，与4G复用，4PIN插座） 1* RS232/TTL调试接口（UART2，4PIN插座） 1* RS485接口（4PIN插座） 1* 前置音频接口（2*5PIN插针） 1* 前面板开关按钮和指示灯接口（2*5PIN插针） 1* 硬盘供电接口 （4PIN插座） 1* 功放接口 （4PIN插座） 1* GPIO接口 （6PIN插座） 1* 触摸屏接口（I2C，6PIN插座） 1* IR电路接口（3PIN插座） 1* LED电路接口 1* SIM卡座 |
|
应用外设 接口 |
1组GPIO接口（插座） 1组按键（音量加、减按键、Reset按键、电源按键） 1组LED灯(红色、蓝色) 1* IR电路，支持红外遥控 |
|
RTC实时时钟 |
支持 |
|
定时开关机 |
支持 |
|
休眠/唤醒 |
支持 |
|
系统升级 |
支持本地Type-C,TF升级 |
|
散热系统 |
无风扇散热设计，预留1*2PIN CPU智能风扇接口 |
|
电气特性 |
供电电源：DC 12V |
|
工作环境 |
温度：-20℃~60℃自然对流，湿度：5%~95%RH@31℃无冷凝 |
|
存储环境 |
温度：-40℃~85℃，湿度：5%~95%RH@39℃无冷凝 |
|
操作系统 |
Android 7.1、Fedora26 Linux双操作系统 |
|
尺寸 |
标准Mini-ITX主板，170mm*170mm |
